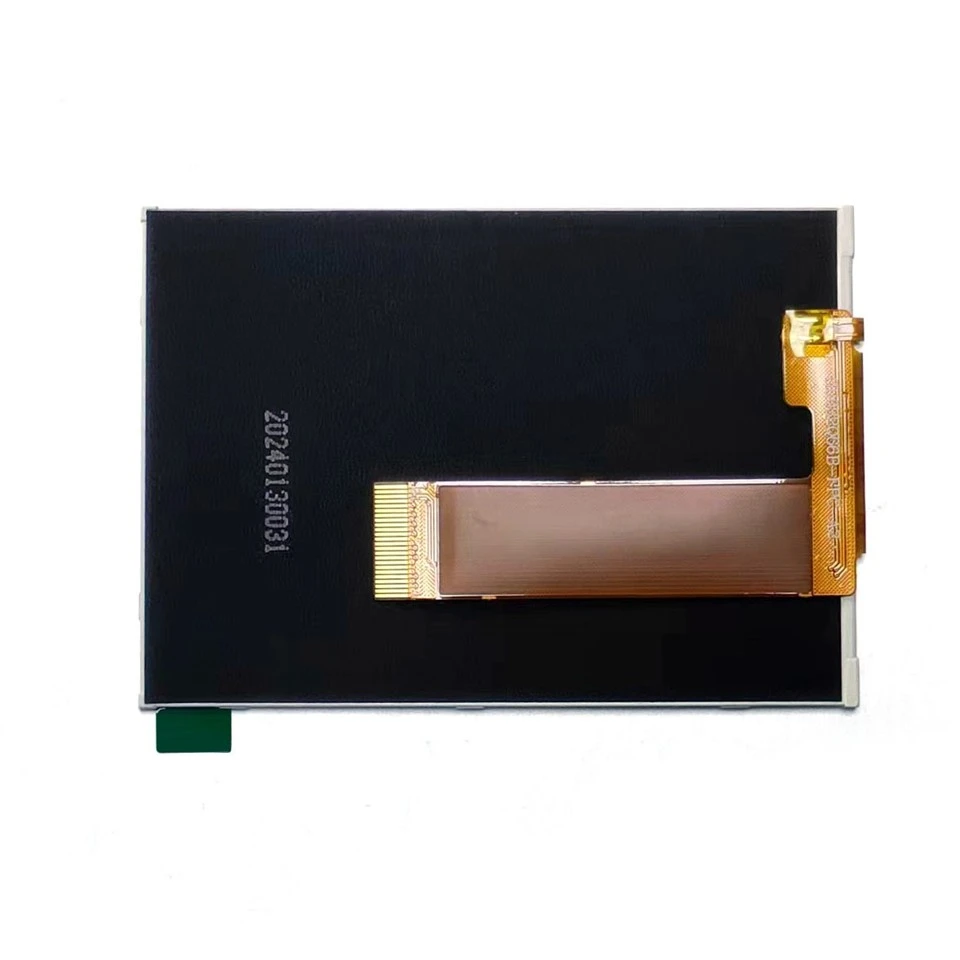

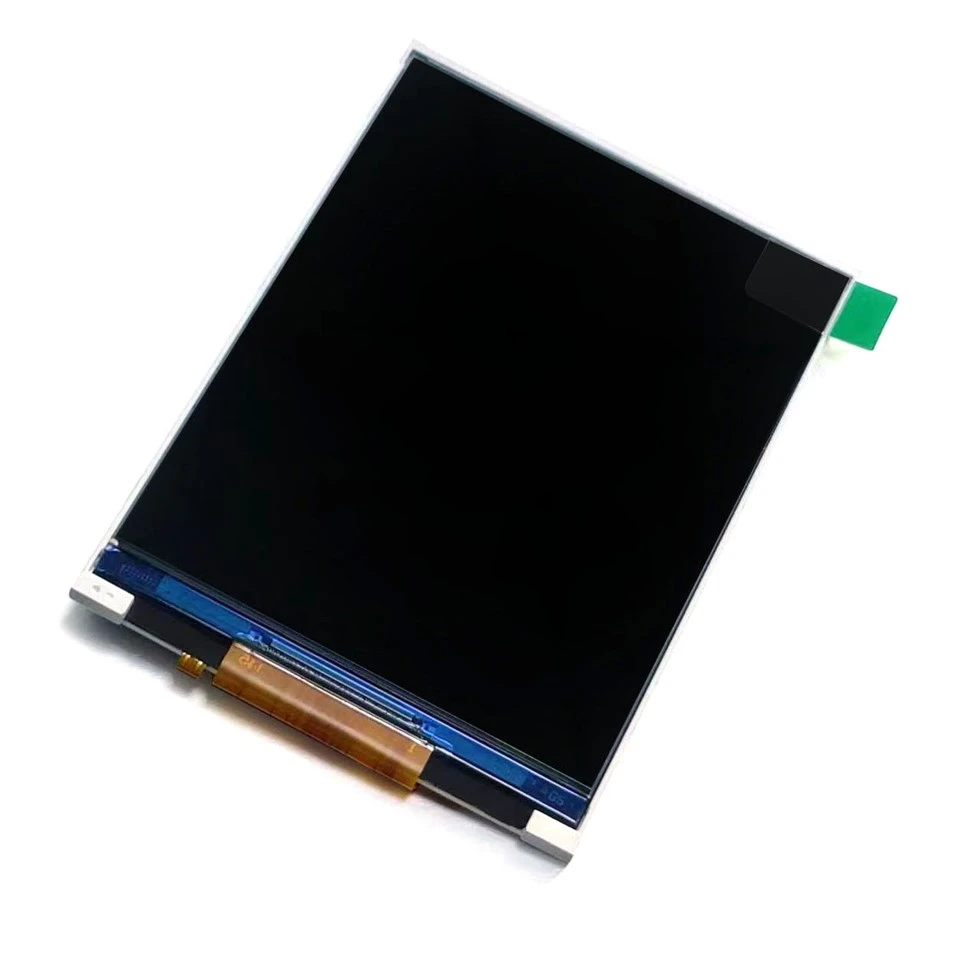

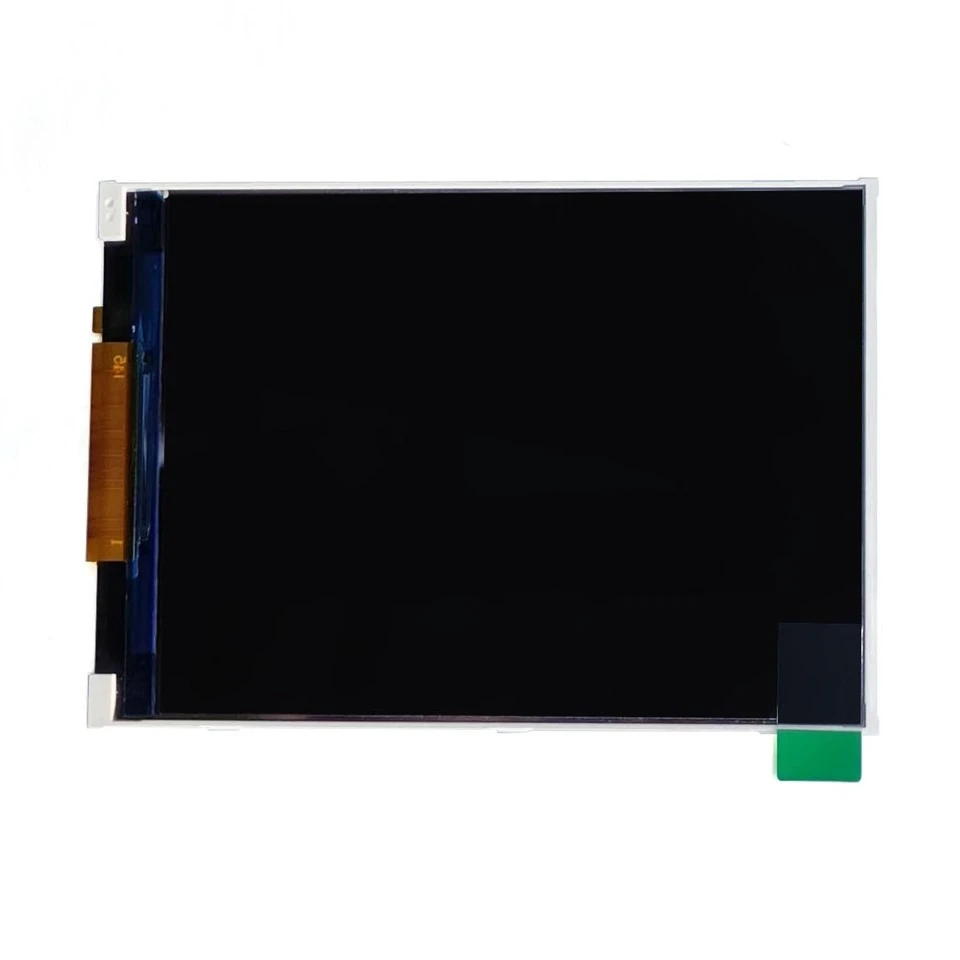

3,2 colio TFT ekranas
yra TFT LCD ekranas, kurio įstrižainės ilgis yra apie 8,1 cm, o skiriamoji geba yra 240 × 320 (QVGA)
3,2 colio TFT LCD
yra labai tinkamas mažos{0}}galios, mažo ir vidutinio-dydžio ekranas, kurio skiriamoji geba yra 320 × 240 pikselių.
3,2 colio 320x240 jutiklinis LCD
galima pritaikyti. Jutiklinis ekranas yra padalintas į talpinį ir varžinį ekraną. Jis dažniausiai naudojamas žaisluose, žaidimų pultuose, instrumentuose ir skaitikliuose.
3,2 tft ekranasParametras (specifikacija)
|

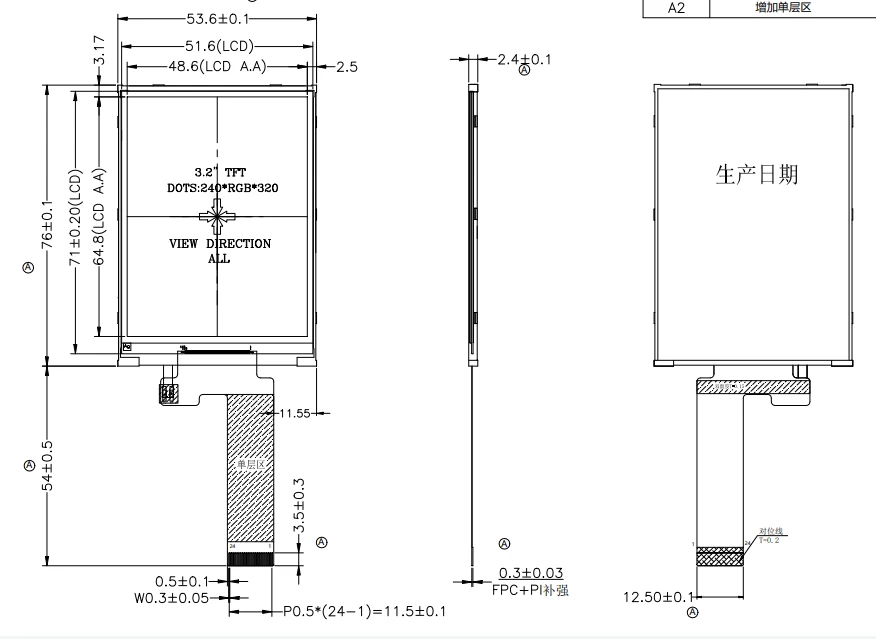

Modulio dydis: 53,6 (W) * 76 (A) * 2,4 (T) |
LCD AA: 48,6 (W) * 64,8 (A) |
| LCD dydis: 3,2 colio | Rezoliucija: 16x2 pikselių |
| Tvarkyklės IC: ILI9340X |
Foninis apšvietimas Tvarkyklės tipas: Power/3.3V/5V/HITE |
| Sąsaja: MCU8BIT | Foninis apšvietimas: baltas LED |
|
PIN kodas |
SIMBOLIS |
|
| 1-2 | GND | |
| 3 |
LEDA |
|
| 4 | LEDK | |
| 5-6 | VDD | |
| 7 |
GND |
|
| 8 |
TE |
|
| 9 | CS | |
|
10 |
RS | |
|
11 |
WR | |
|
12 |
RD | |
|
13 |
GND | |
|
14-21 |
DB0-DB7 | |
| 22 | RESET | |
|
23 |
GND | |
| 24 |
ID |
