1.produkto įvadas

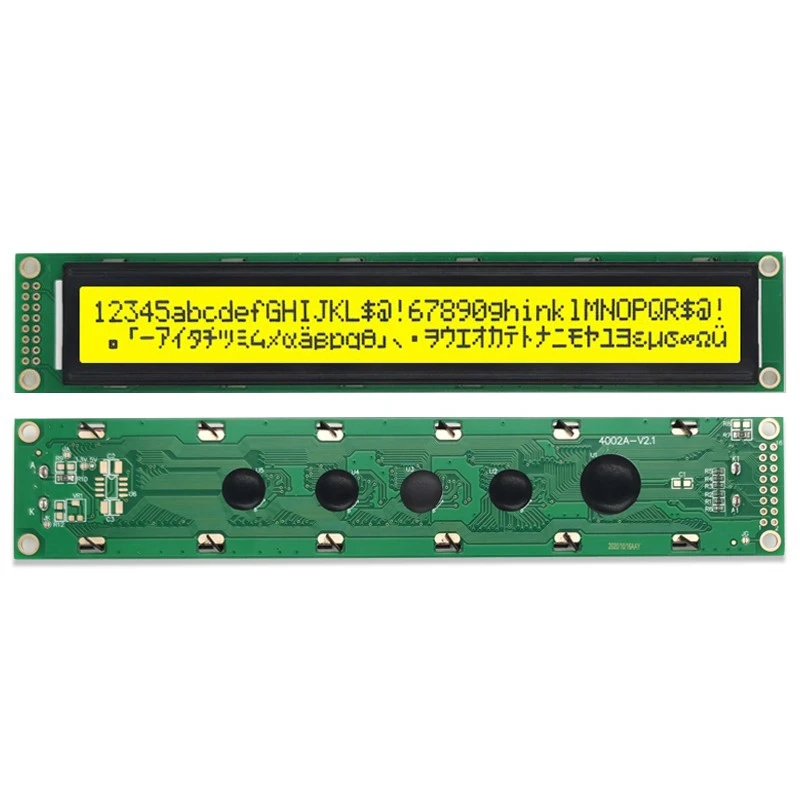

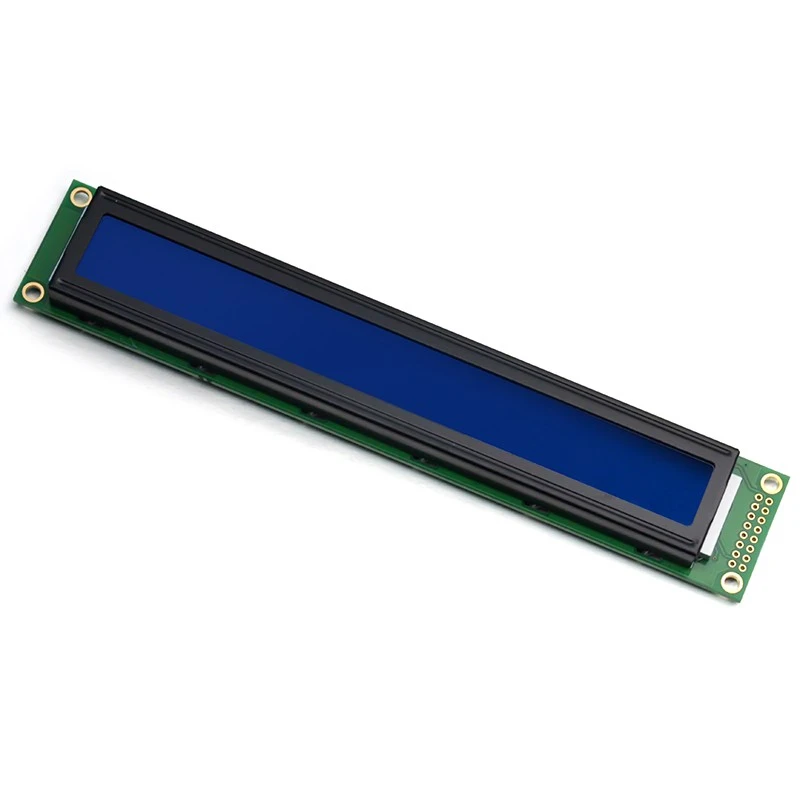

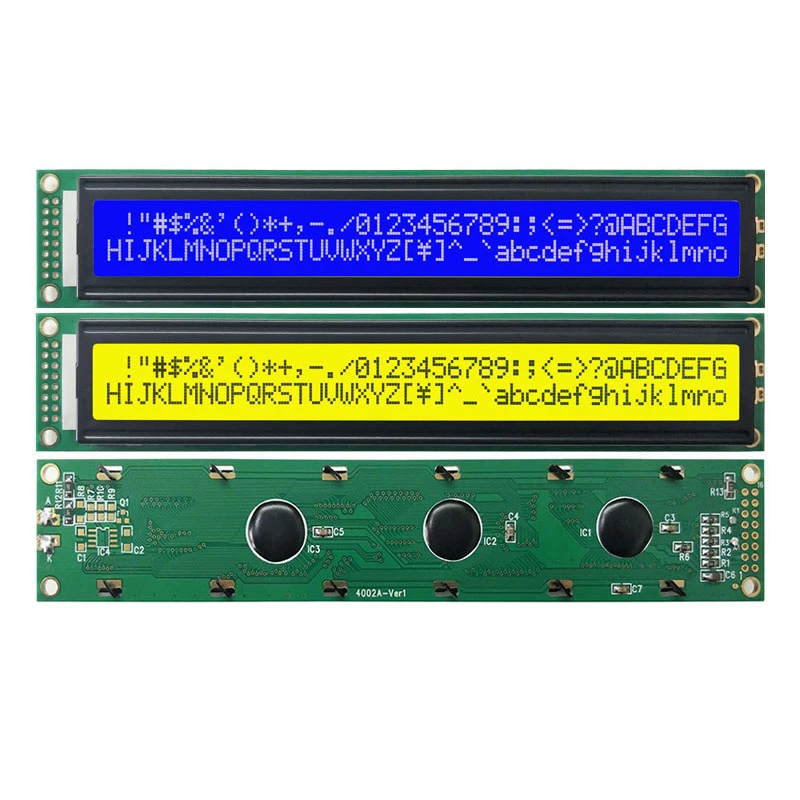

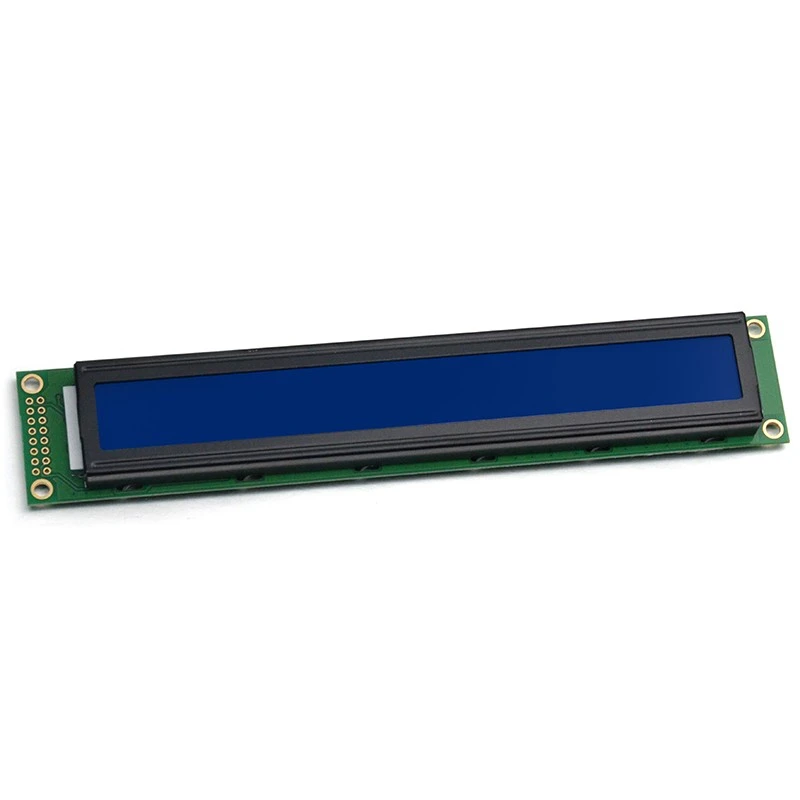

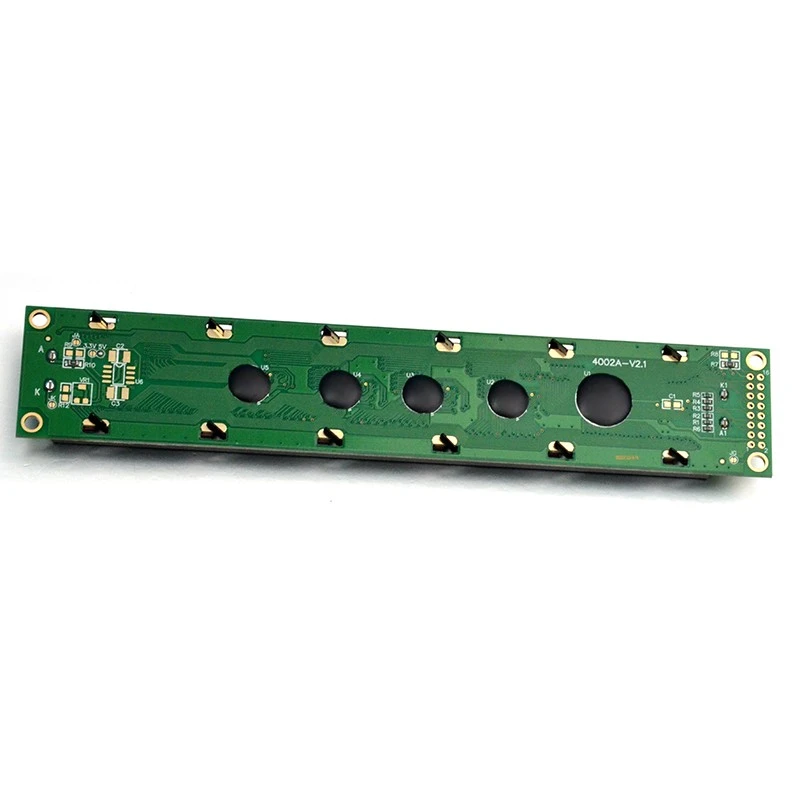

4002 LCD ekrano modulis yra taškinės matricos ekrano modulis. Jo simbolių LCD modulis yra taškinės matricos LCD modulis, specialiai naudojamas raidėms, skaičiams, simboliams ir tt rodyti. Jis turi 4-bitų ir 8-bitų duomenų perdavimo režimus (gali būti aprūpintas integruota I2C sąsaja PCF8574). Jis suteikia 5 × 7 taškų matricos + žymeklio rodymo režimą. Jis suteikia rodymo duomenų buferį DDRAM, simbolių generatorių CGROM ir simbolių generatorių CGRAM. Galite naudoti CGRAM, kad išsaugotumėte šrifto duomenis iki 8 5×8 taškinės matricos grafinių simbolių, kuriuos apibrėžėte patys. Jame pateikiami turtingi komandų nustatymai: aiškus ekranas; žymeklio grįžimas į pradinę vietą; ekrano įjungimas/išjungimas; žymeklis įjungtas/išjungtas; ekrano simbolis mirksi; žymeklio poslinkis; ekrano poslinkio elementas ir kt.
2.Produkto savybė
1. Didelės raiškos ekranas:4002 LCD taškinės matricos ekranas naudoja pažangią rodymo technologiją, užtikrinančią didelės raiškos ekrano efektus, o vaizdas yra aiškus ir tikroviškas.
2. Energijos taupymas ir aplinkos apsauga:Mažo energijos suvartojimo dizainas, energijos taupymas ir aplinkos naštos mažinimas.
3. Universalumas:Palaiko kelis rodymo režimus ir ryškumo reguliavimą, kad prisitaikytų prie ekrano poreikių įvairiose aplinkose.
4. Geras pritaikymas:Dydis, skiriamoji geba ir sąsaja gali būti pritaikyti pagal klientų poreikius, kad atitiktų skirtingų programų scenarijų poreikius.
4002 ekranas turi didelės raiškos ekrano efektą ir gali patenkinti profesionalius ekrano poreikius. Energijos taupymas ir aplinkos apsauga, atitinkanti šiuolaikinės energijos taupymo ir aplinkos apsaugos tendencijas. Universalumas, platus pritaikymo spektras. Didelis pritaikymas ir pritaikomumas. Reikalinga profesionali techninė pagalba ir priežiūra, o veikimas sudėtingas.
4002 LCD ekranai yra plačiai naudojami įvairiuose elektroniniuose įrenginiuose, tokiuose kaip pramoninės valdymo sistemos, medicinos įranga, išmanieji namai, automobilių navigacijos sistemos ir kt., Suteikdami aukštos kokybės ekrano efektus ir šių įrenginių naudojimo patirtį.
Pramoninės valdymo sistemos:naudojami pramoninės gamybos duomenims stebėti ir rodyti bei įrangos veikimo būsenai kontroliuoti.
Medicininė įranga:naudojamas medicininių vaizdų rodymui ir medicininės įrangos stebėjimui.
Išmanusis namas:kaip išmaniųjų namų įrenginių ekranas, jis rodo informaciją apie šeimą ir valdo buitinę techniką.
Automobilio navigacinė sistema:kaip automobilio navigacijos ekranas, jame pateikiama žemėlapio navigacijos informacija ir daugialypės terpės funkcijos.
4.Instrukcijos
1. Pasirinkite 4002 LCD modulį, kurio dydis ir skiriamoji geba atitinka faktinius poreikius.
2. Atkreipkite dėmesį į aplinkos apšvietimą ir sureguliuokite atitinkamą ryškumą bei kontrastą.
3. Venkite ilgalaikio statinio ekrano ir reguliariai atlikite ekrano apsaugą.
4. Reguliariai valykite ekraną, kad jis būtų švarus ir tvarkingas, kad nepakenktumėte ekrano efektui.
5. gaminio parametras (specifikacija)
|

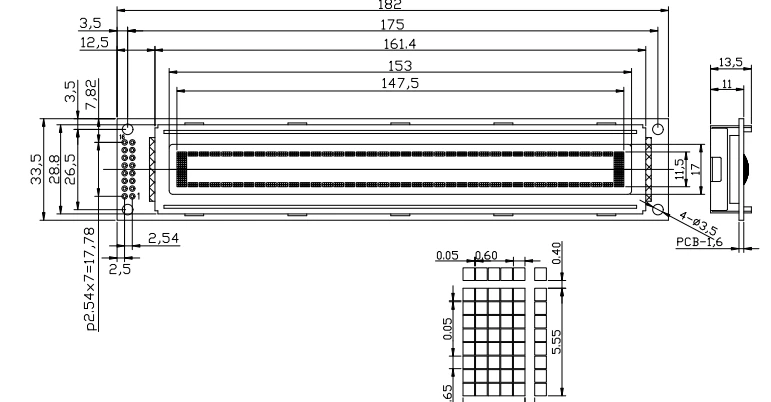

Modulio dydis: 182X33,5X 13,4/10,9 mm |
Ekrano vaizdo plotas: 153x17 mm |
|
LCD tipas: STN/TEIGIAMAS/TRANSFLEKTYVUS |
Žiūrėjimo kampas: 6 val |
|
Tvarkyklės IC: SPLC780D ARBA lygiavertis (AIP31066) |
Foninio apšvietimo tvarkyklės tipas: galia / 3,3 V / 5.{3}}VHITE |
|
Nuolatinės srovės į nuolatinės srovės grandinė: įmontuota |
Svoris: TBD |
|
PIN kodas |
SIMBOLIS |
|
|
1 |
Vss |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
