Įvadas
128x64B taškinės matricos LCD ekranas yra didelio našumo taškinės matricos grafinis LCD ekrano modulis, plačiai naudojamas įvairiuose elektroniniuose įrenginiuose. Antra, mūsų ekrano modulio skiriamoji geba yra 128 x 64 taškų, o tai reiškia, kad jis gali rodyti turtingą informaciją ribotoje ekrano vietoje. Nesvarbu, ar tai kelių eilučių teksto informacija, ar mažo formato grafinis ekranas, mūsų gaminys gali lengvai su ja susidoroti.

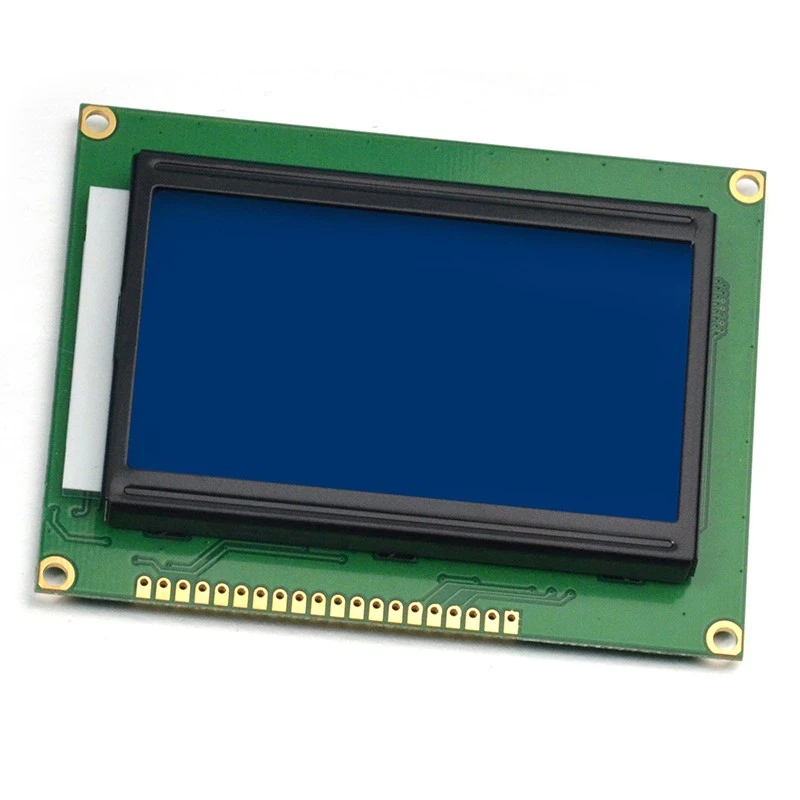

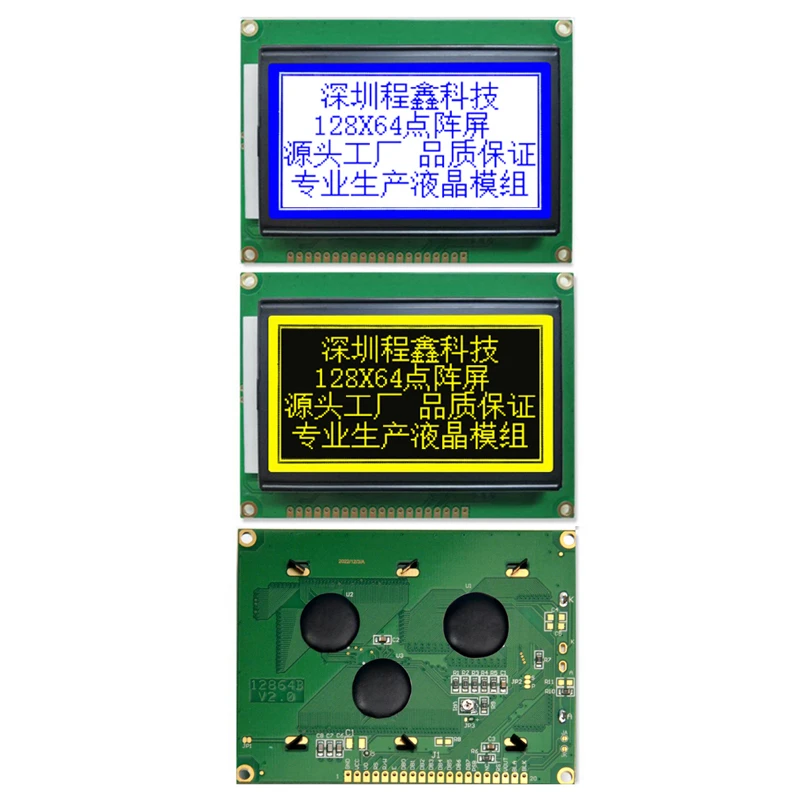

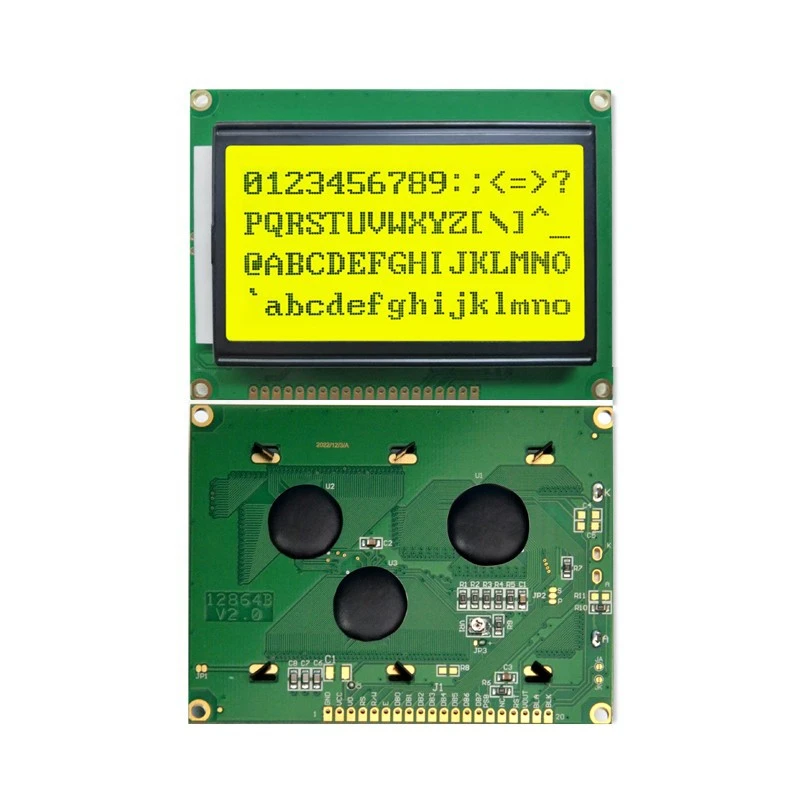

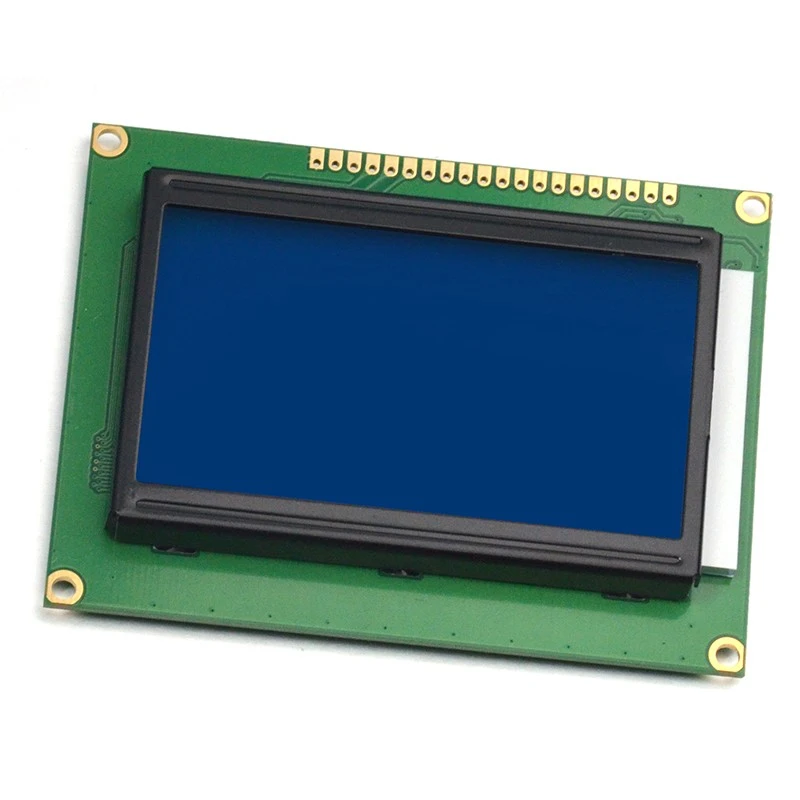

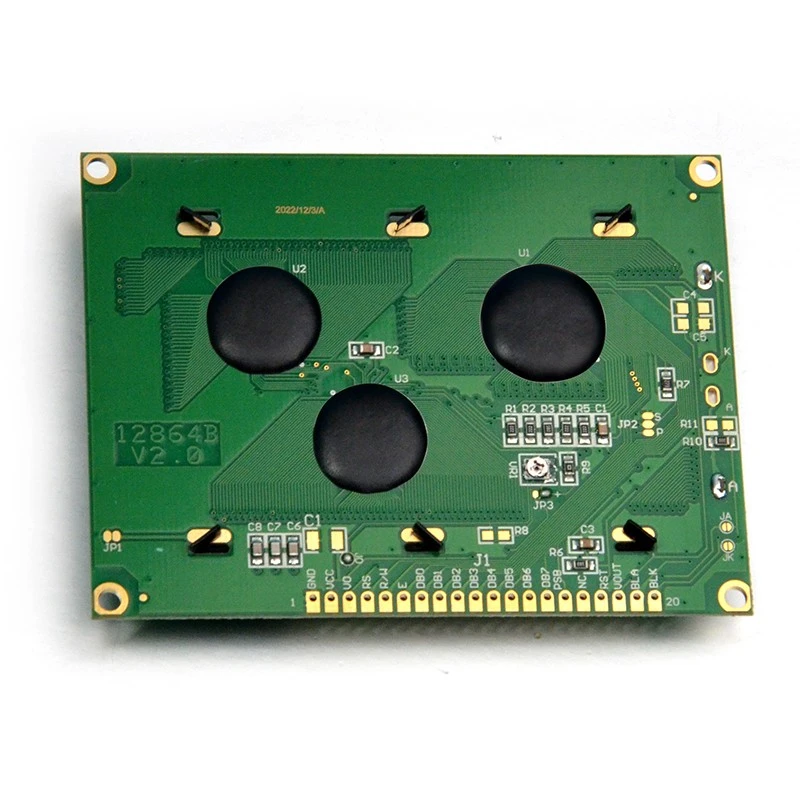

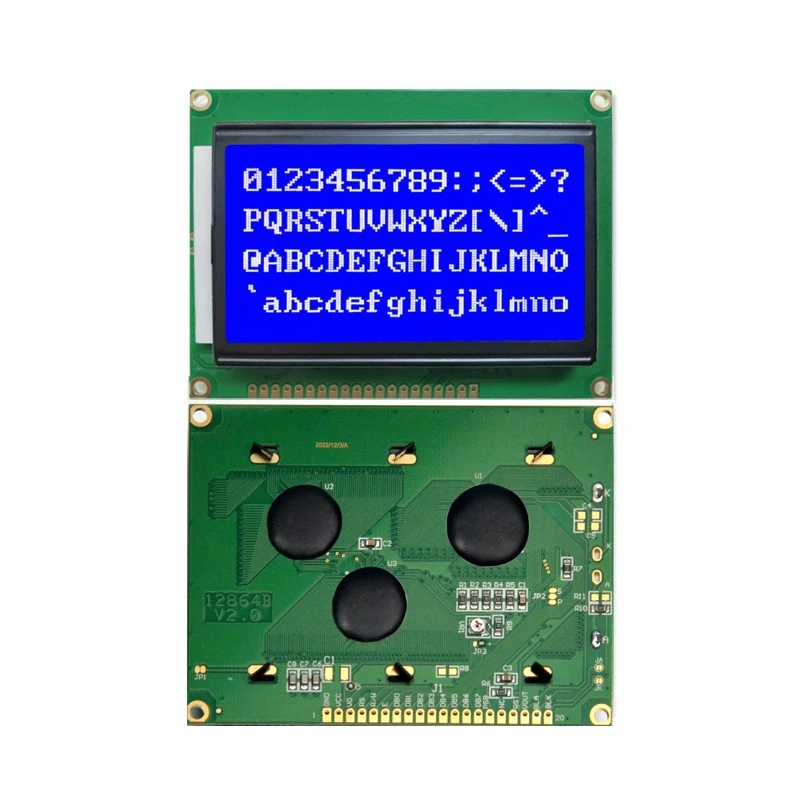

1.produkto nuotraukos
2.Produkto savybė
Didelės raiškos ekranas
128x64B taškinės matricos LCD ekranas naudoja 128 stulpelių x 64 eilučių taškų matricos išdėstymą, iš viso 8192 nepriklausomus pikselius. Šis didelio tankio taškinės matricos dizainas leidžia ekrane rodyti subtilesnius ir aiškesnius vaizdus bei tekstą.
Mažos galios dizainas
Mūsų ekrano darbinės įtampos diapazonas yra nuo {{0}},0 V iki +5,5 V. Šis mažesnis įtampos reikalavimas padeda sumažinti energijos sąnaudas. Antra, jame integruota DC-DC konversijos grandinė, kuriai nereikia išorinio neigiamo slėgio, ir dar labiau supaprastina grandinės dizainą bei sumažina energijos sąnaudas.
Stiprus prisitaikymas prie aplinkos
Mūsų ekranų ekranų veikimo temperatūros diapazonas paprastai yra platus nuo -20 laipsnio iki +70 laipsnio, o kai kurie pramoninio lygio modeliai netgi siekia nuo -30 laipsnio iki +85 laipsnio, užtikrinant, kad jie gali normaliai rodyti šaltoje arba aukštoje temperatūroje. Antra, mūsų ekranai turi sandarią struktūrą ir drėgmei atsparų apdorojimą, kad skystųjų kristalų medžiaga nepatektų drėgmės. Tuo pačiu metu grandinės dalis paprastai yra padengta antikorozine danga, kad atlaikytų įvairią atšiaurią aplinką.
Lanksti sąsaja
Mūsų ekranas turi lanksčios sąsajos ypatybes, nes jos tvarkyklės lustas palaiko kelis ryšio protokolus ir sąsajos metodus, tokius kaip lygiagreti sąsaja, SPI sąsaja ir I²C sąsaja.
Pramonės valdymo sistemos
128x64B taškų matricos LCD ekranai yra plačiai naudojami pramoninės automatikos valdymo srityje. Jo 128 × 64 pikselių didelės raiškos dizainas gali rodyti sudėtingas valdymo sąsajas, įskaitant parametrus realiuoju laiku, būsenos rodmenis ir diagramos informaciją.
Medicinos instrumentai ir įranga
Medicininėje įrangoje 128x64B taškų matricos LCD ekranai tinka monitoriams, gliukozės kiekio kraujyje matuokliams ir kitai įrangai, turinčiai didelį kontrastą ir aiškius ekrano efektus.
Buitinė elektronika
Ekrano programos buitinės elektronikos srityje apima išmaniuosius namų įrenginius, garso skydelius ir nuotolinio valdymo pultus.
Prietaisai ir matavimo įranga
Mūsų ekranai yra plačiai naudojami įvairiuose matavimo prietaisuose, tokiuose kaip energijos skaitikliai, dujų analizatoriai ir elektroninės svarstyklės.
Automobilių elektronika
Automobilių elektronikos srityje ekranas naudojamas transporto priemonių navigacijos sistemose, prietaisų skydeliuose ir galinio vaizdo veidrodėlių ekrano moduliuose.
Švietimo ir tyrimų įranga
Mūsų ekranai taip pat tinka įrangai švietimo ir tyrimų srityse, pavyzdžiui, eksperimentinių instrumentų ir elektroninių kūrimo plokščių mokymui.
4. gaminio parametras (specifikacija)
|
Modulio dydis: 93X70X12,5 mm |
Ekrano vaizdo plotas: 72x40 mm |
|
LCD tipas: FSTN/TEIGIAMAS/TRANSFLEKTYVUS |
Žiūrėjimo kampas: 6 val |
|
Tvarkyklės IC: ST7920 ARBA lygiavertis |
Foninis apšvietimas Tvarkyklės tipas: Power/3.1V/HITE |
|
Nuolatinės srovės į nuolatinės srovės grandinė: įmontuota |
Svoris: TBD |
|
PIN kodas |
SIMBOLIS |
|
|
1 |
Vss |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
Klientų aptarnavimas
DUK
K: Ką reiškia 128x64B taškinės matricos LCD ekrano skiriamoji geba?
A: 128 x 64 skiriamoji geba reiškia, kad ekrane yra 128 pikselių pločio ir 64 pikselių aukščio, todėl iš viso yra 8192 adresuojami pikseliai. Tai leidžia kompaktiškoje ekrano srityje gauti išsamų ir ryškų tekstą ar grafiką.
Kl .: Kodėl 128 x 64 B taškų matricos LCD ekranas laikomas taupančiu energiją?
A: Ekranas suaktyvina tik tuos pikselius, kurių reikia turiniui pateikti, taip sumažinant energijos sąnaudas. Be to, jis naudoja žemą darbinę įtampą (3,3 V–5 V) ir energiją taupantį foninį apšvietimą, todėl tinka įrenginiams, maitinamiems baterijomis.
Kl.: Dėl ko 128x64B taškinės matricos LCD ekranas puikiai pritaikomas įvairiose aplinkose?
A: Platus darbinės temperatūros diapazonas ({0}} laipsnio iki +70 laipsnio arba -30 laipsnio iki +85 laipsnio pramoninio tipo modeliams) ir tvirtas sandarumas nuo drėgmės ir dulkių leidžia patikimai veikti atšiauriomis sąlygomis.
K: Kokias ryšio sąsajas palaiko šis ekranas?
A: 128 x 64 B taškų matricos skystųjų kristalų ekranas paprastai palaiko lygiagrečias sąsajas (8-bitų arba 4-bitų režimus) ir nuosekliąsias sąsajas, tokias kaip SPI ir I²C, todėl galima lanksčiai integruoti su įvairiais mikrovaldikliais.
Kl .: Kaip ekranas užtikrina aiškų matomumą skirtingomis apšvietimo sąlygomis?
A: Jame naudojama didelio kontrasto skystųjų kristalų medžiaga ir reguliuojamas foninis apšvietimas, užtikrinantis gerą skaitymą tiek esant silpnam apšvietimui, tiek ryškiai.
Kl.: Ar 128x64B taškinės matricos LCD ekranas gali rodyti vaizdus, ar apsiriboja tekstu?
A: Jis gali rodyti ir tekstą, ir paprastą grafiką. Taškinės matricos išdėstymas leidžia tinkinti pagal pikselius, leidžiančius pateikti piktogramas, raštus ar mažos raiškos vaizdus.
Kl.: Kokios yra tipiškos 128x64B taškinės matricos LCD ekrano panaudojimo galimybės?
A: Įprastos programos apima pramoninius prietaisus, medicinos prietaisus, rankinę įrangą ir automobilių prietaisų skydelius, kur labai svarbūs kompaktiški ir patikimi ekranai.
Kl.: Kaip ekranas tvarko mažai GPIO išteklių aplinką?
A: Naudojant nuosekliąsias sąsajas, tokias kaip SPI arba I²C, ekranas sumažina reikalingų valdymo kaiščių skaičių, todėl jis idealiai tinka mikrovaldikliams su ribotu GPIO prieinamumu.
Kl .: koks foninis apšvietimas naudojamas šiame ekrane?
A: Dauguma 128x64B taškinės matricos LCD ekranų naudoja energiją taupantį LED foninį apšvietimą, kuris užtikrina vienodą apšvietimą ir sunaudoja minimalų energijos kiekį.
Kl.: Kiek patvarus yra 128x64B taškinės matricos LCD ekranas lauko sąlygomis?
A: Jo tvirta konstrukcija, įskaitant antivibracinę konstrukciją, apsaugines dangas ir didelę temperatūros toleranciją, užtikrina ilgaamžiškumą ir pastovų veikimą lauke arba atšiaurioje aplinkoje.
